تفاصيل المنتج
مكان المنشأ: شنتشن، الصين
اسم العلامة التجارية: TFT Driver Board
إصدار الشهادات: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
رقم الموديل: ZY08012 V1.0
شروط الدفع والشحن
الحد الأدنى لكمية: قطعة واحدة
الأسعار: Please contact us for latest price
تفاصيل التغليف: مخصصة
وقت التسليم: 1 ~ 7 أيام عمل
شروط الدفع: T / T ، L / C ، بطاقة الائتمان ، باي بال
القدرة على العرض: 500,0 قطعة يوميا
الوظيفة: |
مدخلات ومخرجات سماعات الرأس ومخرجات مكبر صوت مزدوج القناة بثلاثة واطات |
إشارة الواجهة: |
1xHDMI1.41xDVI1.0 و 1xVGA |
الناتج: |
يدعم 2 منفذ LVDS الخروج |
البعد: |
139.0 × 53 ملم |
درجة حرارة التخزين: |
-20 ~ 60 درجة مئوية |
درجة حرارة العمل: |
-10 ~ 50 ℃ |
الوظيفة: |
مدخلات ومخرجات سماعات الرأس ومخرجات مكبر صوت مزدوج القناة بثلاثة واطات |
إشارة الواجهة: |
1xHDMI1.41xDVI1.0 و 1xVGA |
الناتج: |
يدعم 2 منفذ LVDS الخروج |
البعد: |
139.0 × 53 ملم |
درجة حرارة التخزين: |
-20 ~ 60 درجة مئوية |
درجة حرارة العمل: |
-10 ~ 50 ℃ |

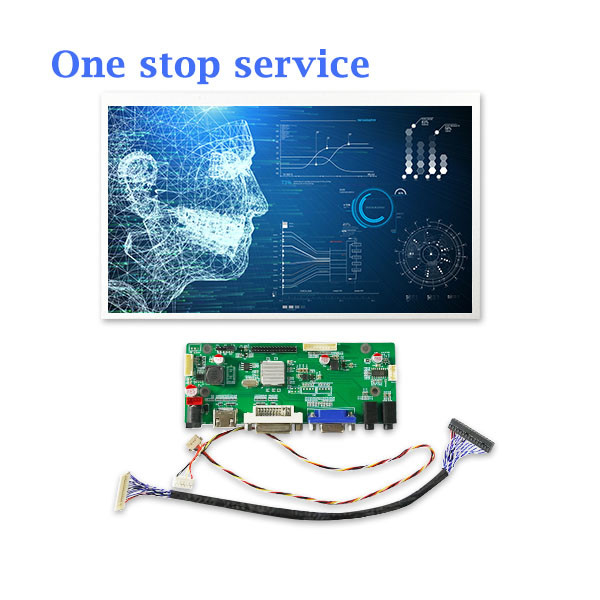

شاشة شاشة TFT مع ZY08012 V1.0 لوحة التحكم لوحة تشغيل متعددة الوظائف
الوصف
ZY08012 V1.0 هي لوحة تشغيل شاشة متعددة الوظائف تجمع بين 1xHDMI1.4، 1xDVI1.0 و 1xVGA واجهة الدخول، يدعم 2 منفذ LVDS الخروج حتى 186MHz، يدعم إدخال سماعات الرأس والخروج و 3 واط خروج مكبر الصوت القناة المزدوجة.
الخصائص
| مدخل الطاقة | مدخل 12 فولت متزامن / 12 فولت 680mA+/-10mA |
| مدخل الإشارة | 1 مدخل HDMI / 1 HDMI |
| مدخل الإشارة | 1 مدخل VGA / 1 VGA |
| مدخل الإشارة | 1 مدخل DVI / 1 DVI |
| مخرج الإشارة |
مخرج LVDS واحد / مزدوج 6/8 بت 6/8 LVDS |
| مدخلات الصوت | 3.5 ملم مدخل سماعة الرأس /3.5 ملم |
| مخرجات الصوت | مخرج سماعات الرأس / 3.5mm |
| مخرجات الصوت | المتحدث |
| غيرها | I2C/ADC/UART |
واجهة الوظيفة الوصف الرسم البياني
| لا. | الوصف |
| CN6 | واجهة ADC / ADC |
| CN9 | إعداد الجهد على لوحة العرض |
| CN11 | واجهة الخروج LVDS / LVDS |
| CN15 | واجهة UART |
| CN7 | واجهة الحافلة I2C /I2C |
| CN8 | واجهة لوحة المفاتيح |
| CN12 | مخرج 3W من مكبر الصوت_L/R /3 |
|
CN13 |
الواجهة الخارجي 3.5 ملم خارج سماعة الرأس |
|
CN14 |
واجهة دخول سماعة خارجية 3.5 ملم |
| CN5 | واجهة مدخل VGA الخارجية |
| CN4 | واجهة مدخلات DVI الخارجية |
| CN3 | واجهة مدخل HDMI الخارجية |
| CN1 | واجهة مدخل خارجية 12 فولت DC |
| CN2 | واجهة مدخل متواصل 12 فولت |
| CN10 | واجهة تحكم الضوء الخلفي |
الهيكلية البعد الرسم البياني
